Accesorios para tuberías de PE Codo de 45°: ¿toda la información clave que necesita saber?

1. ¿Qué es un codo de 45 ° para accesorios de tubería de PE?

1.1 Definición básica y conceptos básicos de materiales

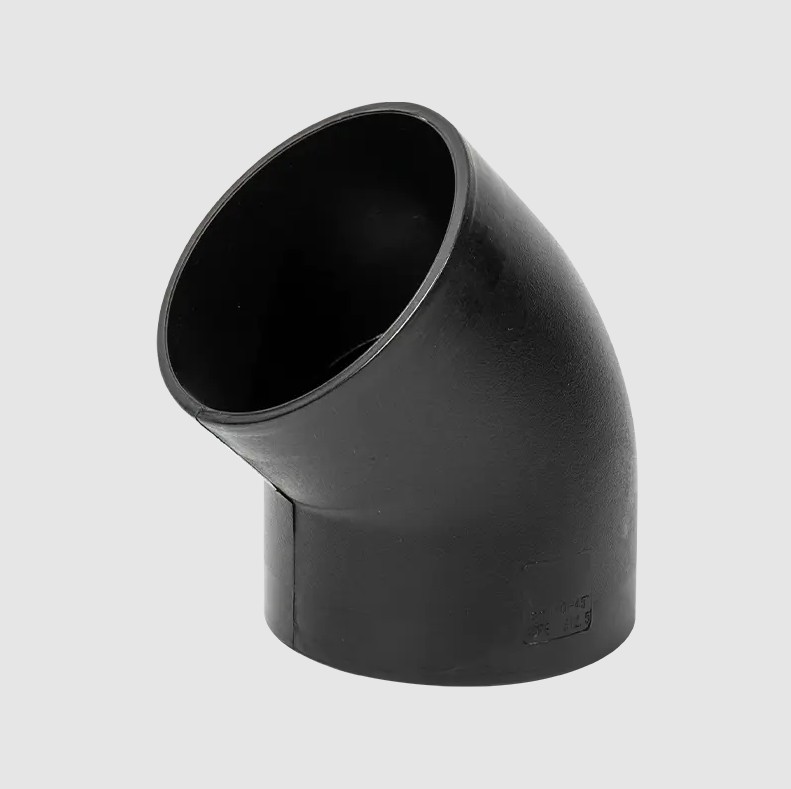

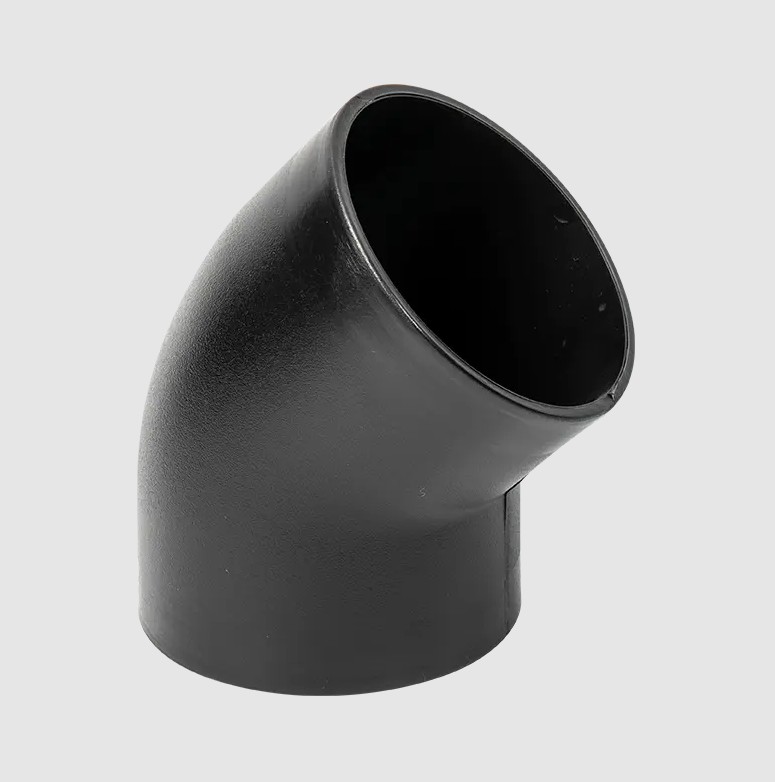

un Accesorios de tubería de PE Codo de 45° es un conector de tubería especializado hecho de polietileno de alta densidad (HDPE) o polietileno de densidad media (MDPE) que se utiliza para lograr un ángulo de 45 grados en un sistema de tuberías. Es un componente crítico de los sistemas de tuberías de polietileno (PE), diseñado para minimizar la pérdida de energía y el choque hidráulico cuando los fluidos cambian de dirección.

Las propiedades excepcionales del PE brindan a los codos de 45° las siguientes ventajas clave: fuerte resistencia a la corrosión, excelente resistencia al agrietamiento por heladas a baja temperatura, peso ligero y alta resistencia, y excelente resistencia al impacto. Estas propiedades garantizan que los codos de 45° para accesorios de tubería de PE mantengan un rendimiento estable a largo plazo incluso cuando están enterrados bajo tierra, en ambientes cálidos y húmedos o cuando transportan medios químicos agresivos, lo que los convierte en una alternativa ideal a los codos metálicos tradicionales.

1.2 Estándares de fabricación y técnicas de conexión

La producción de codos de 45° para accesorios de tubería de PE generalmente cumple con los estándares nacionales e internacionales, como ISO 4427 y GB/T 13663, para garantizar que su precisión dimensional y sus índices de presión cumplan con los requisitos de diseño.

Los principales métodos de conexión incluyen:

• Fusión a tope: Adecuado para tuberías de mayor diámetro. Al calentar el codo y los extremos de la tubería hasta un estado fundido, se presionan rápidamente entre sí y se dejan enfriar, creando una unión con propiedades de sellado y resistencia iguales a las de la tubería misma.


• Electrofusión: un heating wire is embedded within the elbow. When heated, it fuses the elbow and pipe surfaces together, forming a highly reliable, integrated connection. This connection is easy to operate and offers consistent connection quality.


2. ¿Cuáles son los beneficios de usar Accesorios de tubería de PE Codo de 45° ?

El uso de accesorios para tuberías de PE, codo de 45° en sistemas de tuberías refleja la consideración integral de eficiencia, seguridad y economía en el diseño de ingeniería moderno.

2.1 Dinámica de fluidos superior

El diseño con curvatura de 45 grados es su mayor punto culminante técnico. En el campo del control de fluidos, cuanto más plana sea la curvatura, menor será el coeficiente de resistencia local (valor K) generado durante el flujo de fluido. En comparación con los codos afilados de 90 grados, los codos de PE de 45 grados pueden:

• Minimizar la pérdida de carga: Reduzca la turbulencia y las corrientes parásitas dentro de la tubería, reduciendo la fricción y el impacto en la curva, mejorando así la eficiencia del transporte.


• Reducir el consumo de energía de la estación de bombeo: Una menor pérdida hidráulica significa menos resistencia que debe superar la estación de bombeo o el compresor, lo que reduce directamente los costos operativos a largo plazo del sistema de tuberías.


• Suprima eficazmente el golpe de ariete: La suave desviación del flujo de agua amortigua las ondas de choque de presión generadas por cambios repentinos en la velocidad del flujo, proporcionando una protección importante para la tubería y los equipos de bombas y válvulas.



2.2 Costos de mantenimiento y durabilidad a largo plazo

El material de polietileno garantiza la fiabilidad a largo plazo del codo. Su resistencia inherente al desgaste hace que se desgaste mucho más lentamente que las tuberías metálicas cuando transportan medios que contienen partículas sólidas (como lodos y sedimentos). Además, la inercia química inherente del PE significa que Accesorios de tubería de PE Codo de 45° son inmunes a la corrosión electroquímica, incluso en ambientes ácidos y alcalinos. Esto da como resultado:

• Vida útil extendida: un service life of over 50 years is possible, far exceeding that of many traditional materials.


• Frecuencia de mantenimiento reducida: La ausencia de corrosión, incrustaciones y un sellado confiable reducen significativamente el riesgo de fugas y obstrucciones, lo que reduce los costos de mantenimiento y reparación de rutina.


3. ¿Cuál es la diferencia entre los codos de PE de 45° y 90°?

Al diseñar sistemas de tuberías profesionales, la elección entre codos de 45° y 90° depende de la prioridad del control de flujo. Cuando el objetivo del diseño es minimizar las pérdidas hidráulicas y optimizar la eficiencia energética del sistema, los ingenieros preferirán utilizar dos Accesorios de tubería de PE Codo de 45° con un tubo corto para lograr un giro de 90°. Aunque esto aumenta ligeramente la carga de trabajo de material e instalación, los beneficios a largo plazo son significativos.

4. ¿Un codo de PE de 45° reduce el flujo?

La respuesta es: los codos de 45° en tuberías de PE generan resistencia local, pero esta resistencia es mínima entre todos los elementos giratorios y mucho menor que el impacto de los codos de 90° en el flujo.

unccording to the classic Darcy-Weisbach equation or the equivalent length method, the total head loss in a pipeline is composed of longitudinal loss (straight pipe friction) and local loss (pipe resistance).

La función de un codo de 45°: su suave giro reduce efectivamente el coeficiente de pérdida local. Esto significa que a la misma presión y caudal del sistema, un sistema de tuberías que utilice un codo de 45° puede mantener un caudal efectivo más alto.

Garantía de caudal: en lugar de "reducir el flujo", es más exacto decir que maximiza el caudal. En el transporte de agua a larga distancia o de productos químicos de precisión, es esta meticulosa garantía de flujo lo que hace que los codos de 45° en tuberías de PE sean un conector fundamental para optimizar el rendimiento del sistema.

5. ¿Cuáles son los usos de los codos de 45° en tuberías de PE? (Aplicaciones principales y valor industrial)

Accesorios de tubería de PE Codo de 45° , con su rendimiento superior y sellado confiable, se utilizan ampliamente en industrias que requieren los más altos niveles de confiabilidad y eficiencia:

• Infraestructura Municipal y Urbana:
  • Sistemas de suministro de agua: Se utiliza para el control de fluidos en tuberías urbanas principales y secundarias, lo que garantiza un flujo de agua fluido y reduce el riesgo de rotura de tuberías.


  • Transporte de Gas: uns a secure connector in polyethylene gas pipelines, they reliably change pipeline routing and ensure the safety of urban gas supply.


• Industrias Industriales y Químicas:
  • Transporte de medios corrosivos: Debido a la excelente resistencia a la corrosión del PE, son adecuados para tuberías que transportan líquidos químicos como ácido clorhídrico y ácido sulfúrico. Los codos de 45° garantizan la eficiencia en diseños de tuberías complejos.


  • Transporte de Lodos y Relaves: Su resistencia al desgaste los convierte en una opción ideal para el transporte minero, ampliando la vida útil de las tuberías en entornos altamente abrasivos.


• ungriculture and Irrigation:
  • Sistemas de riego que ahorran agua: Utilizados en redes de riego de jardines y tierras agrícolas a gran escala, logran una distribución precisa del agua mediante un control eficiente de los fluidos, conservando los recursos hídricos.


• Bombas de calor geotérmicas y proyectos de protección ambiental: Utilizados para desviar y conectar tuberías enterradas, su resistencia a bajas temperaturas y su sellado confiable garantizan un funcionamiento estable y a largo plazo del sistema.



El codo para tubería de PE de 45° es un conector central para un funcionamiento eficiente, confiable y a largo plazo en sistemas de tuberías modernos. No es sólo un componente físico para desviar tuberías, sino también un elemento clave en el diseño de ingeniería que equilibra el control de flujo, la optimización energética y la rentabilidad.

6. ¿Cómo instalar y conectar correctamente un codo de tubería de PE de 45°?

La calidad de instalación de un codo de tubería de PE de 45° determina directamente la seguridad operativa y el sellado de todo el sistema de tuberías. La conexión adecuada es fundamental para evitar futuras fugas y fallas. Las técnicas de conexión profesional más utilizadas son la fusión por calor (incluidas las de tope y zócalo) y la fusión eléctrica.

6.1 Fusión a tope (adecuada para tuberías de gran diámetro)

La fusión a tope es uno de los métodos más seguros para conectar codos y tuberías de PE. Fusiona el accesorio y la tubería en una sola pieza, proporcionando un sellado excelente.

• Preparación y Alineación: Fijar el codo de 45° de PE y el tubo de PE a unir al bastidor de la máquina termofusible, asegurando la alineación de los ejes con una desviación no superior al 10% del espesor de la pared.


• Fresado: Utilice una fresa para fresar los extremos del codo y el tubo hasta que ambos extremos queden planos, lisos y perpendiculares al eje, produciendo virutas continuas.


• Calefacción y retención de calor: Coloque una placa calefactora (normalmente entre 200 °C y 220 °C) entre los dos extremos y aplique una presión moderada para alinear firmemente los extremos. Esta etapa es crítica, ya que garantiza un calentamiento uniforme y la formación de bridas, logrando la fusión total del material.


• Quitar la placa y presionar: Retire rápidamente la placa calefactora y aplique inmediatamente la presión de unión especificada. Esta presión debe mantenerse de manera constante para asegurar una difusión y unión adecuadas de los materiales fundidos.


• Presión de enfriamiento y mantenimiento: Mantenga la presión de la junta (es decir, mantenga la presión) durante el tiempo especificado. Solamente suelte el bastidor de la máquina después de que la junta se haya enfriado naturalmente a la temperatura especificada para poder conectar la junta.



6.2 Fusión eléctrica (aplicable a diversos diámetros y condiciones de trabajo complejas)

La electrofusión utiliza cables calefactores preincrustados dentro de los accesorios para derretir la superficie de contacto entre el codo y la tubería, creando una conexión confiable. Ofrece facilidad de operación y alta confiabilidad.

• Limpieza y raspado: Este es el paso más crítico en la fusión eléctrica. Utilice herramientas especializadas para eliminar completamente la capa de óxido (raspado) de las áreas del casquillo y de la espiga del codo de 45° del conector de PE para garantizar una superficie de conexión limpia.


• Colocación del accesorio: Inserte el tubo raspado en el codo de 45° del conector de PE y asegúrelo con un dispositivo de posicionamiento para garantizar un espacio uniforme y sin tensiones entre el tubo y el conector.


• Calefacción eléctrica: Conecte la soldadora de fusión eléctrica e ingrese o configure los parámetros de calentamiento como el voltaje y el tiempo de acuerdo con el código de barras del accesorio. Cuando se aplica energía, el cable calefactor interno se calienta, derritiendo el material de polietileno y llenando el espacio.


• Refrigeración y mantenimiento: unfter power is applied, the fitting must be cooled naturally according to the specified cooling time. During this time, the joint must not be moved or touched. Only after cooling is complete can the connection achieve its designed strength and seal.



7. ¿Cuáles son las fallas comunes del codo de 45° de PE?

unlthough Accesorios de tubería de PE Codo de 45° Ofrecen una excelente durabilidad y resistencia a la corrosión, el funcionamiento inadecuado o los factores ambientales aún pueden causar algunas fallas comunes durante la instalación y el uso a largo plazo.

7.1 Fallos de instalación y conexión (que provocan principalmente fugas)

7.2 Fallos de operación a largo plazo (afectando la seguridad del sistema)

Al comprender estas fallas comunes, los usuarios no solo comprenderán mejor las limitaciones de los accesorios para tuberías de PE, codo de 45°, sino que también tomarán medidas preventivas más proactivas durante la instalación y el mantenimiento, asegurando la operación estable a largo plazo y la eficiencia del control de fluidos del sistema de tuberías.
