¿Por qué las tuberías de PE no tienen fugas?

En la industria moderna y en la construcción de infraestructuras urbanas, ya sea para gasoductos de alta presión, redes municipales de suministro de agua o transporte especializado de fluidos, la calidad de las conexiones de tuberías de PE sigue siendo extremadamente alta. Las conexiones mecánicas tradicionales o los métodos simples de fusión en caliente a menudo no logran eliminar por completo las fugas durante el funcionamiento a largo plazo, especialmente en entornos subterráneos complejos y sujetos a fluctuaciones ambientales. Es en este contexto que Abrazaderas de tubo de electrofusión de PE , con su tecnología superior de electrofusión "sin fugas", se han convertido en una solución revolucionaria para la conexión de tuberías, estableciendo gradualmente nuevos estándares en la industria.

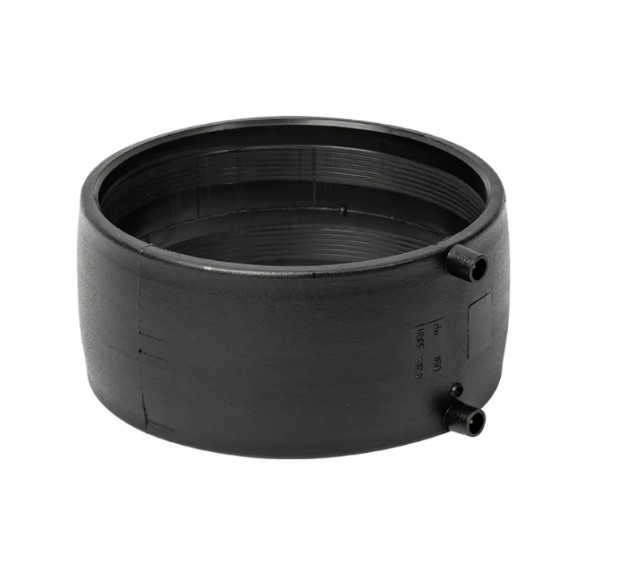

Una abrazadera para tubería de electrofusión de PE (acoplador de electrofusión de polietileno) es un accesorio diseñado específicamente para conectar tuberías de polietileno (PE). Su característica más distintiva es un cable calefactor de alta resistividad incrustado con precisión dentro de la pared interior de la abrazadera.

Su función principal

Su función principal es utilizar la alta temperatura generada por la corriente para unir la abrazadera a la pared exterior del tubo de PE a conectar, a nivel molecular. Cuando se aplica una máquina de soldadura por electrofusión dedicada a la abrazadera, el cable calefactor se calienta, conectando rápidamente los materiales de PE en el área de contacto. Durante este proceso, las cadenas moleculares de PE dentro del conector se interconectan, difunden y entrecruzan. Después del enfriamiento y la solidificación, la junta y el cuerpo del tubo se convierten en un todo imperceptible y completamente homogéneo. Esto significa que la vida útil, la resistencia y la resistencia a la corrosión de la junta son exactamente las mismas que las del material de la tubería, eliminando fundamentalmente el riesgo de abrazaderas de la tubería y fugas causadas por diferencias de materiales o envejecimiento del sello.

La fiabilidad de la tecnología de electrofusión se debe a su principio de funcionamiento controlado con precisión, lo que a su vez produce muchas ventajas fundamentales importantes:

Principio de funcionamiento

Todo el proceso sigue un ciclo preciso. Primero, el instalador limpia y raspa a fondo el área de la junta de la tubería (hasta la capa de óxido). Luego, se inserta una abrazadera para tubería en la tubería y la máquina de soldar escanea el código de barras de la abrazadera. La máquina de soldar reconoce y ejecuta automáticamente la corriente y los parámetros preestablecidos. El cable calefactor generado por corriente calienta la tubería, conduce el calor y hace que el material de PE se una bajo una cierta presión. Después del enfriamiento, las moléculas se alinean y finalmente forman una unión de tubería de PE con una resistencia a la tracción extremadamente fuerte.

Ventajas principales

• Extremadamente confiable y ajustado: Esto logra una fusión a nivel molecular entre el accesorio de tubería y la tubería, lo que da como resultado una unión que es incluso más fuerte que la tubería misma y elimina por completo las fugas causadas por el envejecimiento y fallas de juntas, juntas tóricas y otros componentes.


• Operaciones de Construcción Estandarizadas y Trazables: Las máquinas de soldadura por electrofusión modernas suelen incluir capacidades de registro de datos. Esto controla automáticamente el voltaje y el tiempo durante el proceso de soldadura, eliminando artefactos que pueden ocurrir con la operación manual tradicional. Todos los parámetros, tiempos y resultados de soldadura quedan registrados, asegurando la trazabilidad para la calidad del proyecto.


• Excelente adaptabilidad a entornos complejos: Recientemente, para la soldadura a tope por fusión en caliente, que requiere una alta alineación de las tuberías y está sujeta a mayores influencias del viento, la arena y la temperatura, Abrazaderas de tubo de fusión eléctrica de PE Ofrecen una resistencia superior a los ambientes externos durante la instalación, lo que los hace particularmente adecuados para condiciones de trabajo complejas como espacios confinados, abarrotados o excavaciones de canales.



En aplicaciones de ingeniería reales, las abrazaderas para tuberías de fusión eléctrica de PE brindan soluciones precisas a varios puntos clave de la instalación de tuberías tradicionales:

Resolviendo el problema de la calidad inconsistente

Los métodos tradicionales luchan con la experiencia constante de los trabajadores, la precisión de la alineación y la temperatura de calentamiento. Las abrazaderas eléctricas para tubos de fusión controlan automáticamente los parámetros de soldadura, minimizando las variables de calidad clave y garantizando una calidad de conexión consistente y altamente estable.

Resolviendo el desafío de trabajar en espacios reducidos

Los equipos tradicionales de soldadura a tope por fusión en caliente son voluminosos y requieren una superficie de trabajo suficiente. Las abrazaderas y soldadores de tuberías de fusión eléctrica ofrecen un funcionamiento flexible, lo que facilita la instalación de tuberías en sótanos, túneles o torres existentes.

Resolver los requerimientos rápidos y sísmicos del ducto.

La junta formada por la conexión de fusión eléctrica tiene buena flexibilidad, lo que puede absorber eficazmente la agilidad causada por el asentamiento de los cimientos, cambios de temperatura o terremotos menores, y mejorar significativamente la resistencia sísmica y la inyección a largo plazo de todo el sistema de tuberías.

Aunque la tecnología de electrofusión en sí misma es altamente confiable, en la operación real, una pequeña cantidad de fugas en las abrazaderas de tuberías a menudo se deben a negligencia en las especificaciones de construcción.

Preparación inadecuada de la superficie de la tubería

Esto puede ser una causa de desconexión. Si la capa de óxido de la superficie de la tubería (una capa que protege la tubería de PE del envejecimiento) no se raspa completamente con un raspador específico antes de la conexión, o si queda suciedad, aceite o material de conexión a tierra en el área de la junta, esto puede provocar un contacto insuficiente y una soldadura en frío, lo que puede causar fugas.

El tiempo es crucial

Después de la soldadura, el material de PE necesita algo de tiempo para enfriarse y solidificarse por completo, recuperando toda su resistencia mecánica. Si la tubería se mueve prematuramente, o si se aplican fuerzas externas a la junta o se realizan pruebas de presión durante este período de enfriamiento final (normalmente estrictamente especificado), la junta, que todavía está en estado plástico, puede dañarse y provocar un cortocircuito.

Parámetros de soldadura o funcionamiento de la fuente de alimentación.

El uso de parámetros de soldadura incompatibles (como un tiempo de soldadura incorrecto) o forzar la conexión con un voltaje de suministro de energía extremadamente inestable puede afectar el calentamiento y precalentamiento precisos del cable calefactor.

Por lo tanto, cumplir estrictamente con el proceso estandarizado de "limpieza" → raspado → alineación → soldadura → "enfriamiento suficiente" es clave para garantizar una conexión exitosa de la abrazadera del tubo de fusión eléctrica de PE.

Durante la reparación y el mantenimiento de tuberías, los técnicos suelen preguntar: ¿Se pueden volver a fusionar las juntas de abrazadera de tubería de fusión eléctrica de PE?

Los reglamentos industriales y las normas técnicas proporcionan la respuesta: estrictamente prohibido.

Las abrazaderas para tuberías de PE están diseñadas para una fusión indirecta e instantánea. Rechazar una unión completa puede tener las siguientes consecuencias graves:

• Estrés térmico y degradación del material: El material PE ha formado una estructura estable durante el proceso inicial de conexión y enfriamiento. El recalentamiento puede causar un sobrecalentamiento localizado, lo que resulta en un estrés térmico excesivo o degradación de la estructura del polímero PE, lo que lleva a la degradación del rendimiento del material y la recuperación de la resistencia en el área de conexión.


• Fallo del cable calefactor: Los cables calefactores están diseñados para un calentamiento preciso y de una sola pasada. Volver a energizar el cable calefactor puede provocar una distribución desigual del calor, un quemado parcial o la incapacidad de lograr un calentamiento uniforme, alterando por completo la calidad de la unión.



Por lo tanto, si surge algún problema con una junta de tubería de electrofusión de PE instalada, el método de reparación correcto es cortar toda la junta y volver a conectarla usando una nueva abrazadera de tubería de electrofusión de PE en un lugar saludable de la tubería. Esto garantiza el funcionamiento seguro y fiable a largo plazo del sistema de tuberías.

En el campo de la tecnología de conexión de tuberías de polietileno (PE), las abrazaderas de tuberías por fusión a tope y electrofusión de PE son métodos habituales y ampliamente aceptados. Si bien ambos logran conexiones permanentes de tuberías de PE, difieren fundamentalmente en sus principios, aplicaciones y control de calidad de las conexiones, lo que determina sus distintas funciones en proyectos de ingeniería.

1. Diferencias en los principios y formas de conexión.

2. Requisitos del entorno y del equipo de construcción

La mayor diferencia entre electrofusión y electrofusión radica en su flexibilidad operativa en la obra:

Limitaciones del sitio: Las abrazaderas para tuberías de electrofusión son compactas y requieren menos alineación, lo que las hace especialmente adecuadas para espacios precisos y confinados, para trabajos bajo la superficie o en entornos complejos, como reparaciones de tuberías, donde es difícil implementar equipos de gran tamaño.

Compatibilidad del diámetro de la tubería: Las abrazaderas eléctricas para tubos de fusión ofrecen ventajas significativas y una calidad constante para conectar tuberías de tamaño pequeño y mediano (por ejemplo, DN 20 a DN 315). Las máquinas de fusión a tope son más adecuadas para la construcción principal de tuberías de gran diámetro.

Complejidad operativa: El proceso de fusión eléctrica está altamente automatizado. El soldador escanea la secuencia de tuberías y controla automáticamente los parámetros de soldadura, lo que reduce significativamente la dependencia de la experiencia del trabajador y facilita la estandarización y el seguimiento de la calidad. La fusión a tope, por otro lado, requiere precisión, temperatura de calentamiento y control de presión extremadamente altos, y depende más de la experiencia del operador.

3. Compensación costo-beneficio

Aunque el costo del material de una sola abrazadera para tubería generalmente cubre la energía consumida y la pérdida de la tubería durante el proceso de fusión en caliente, la eficiencia general suele ser mayor:

• Riesgo de fuga reducido: Las conexiones de fusión eléctrica ofrecen mayor confiabilidad y estandarización, lo que resulta en tasas de fuga extremadamente bajas durante el funcionamiento a largo plazo, lo que reduce los costos de mantenimiento y reparación de las versiones mejoradas.


• Ahorra tiempo de construcción: El proceso de conexión de fusión eléctrica es más compacto y eficiente, especialmente en ubicaciones de campo o áreas de mucho tráfico, donde se puede ahorrar una cantidad significativa de tiempo en la instalación de tuberías y en el camino.



Las tuberías de fusión a tope en caliente priorizan la eficiencia y los materiales, y son ideales para tuberías de gran diámetro y construcciones rentables. Abrazaderas de tubo de fusión eléctrica de PE , por otro lado, ofrecen alta confiabilidad, adaptabilidad a entornos complejos y control de calidad rastreable, lo que los convierte en la opción preferida para redes de tuberías municipales, sistemas de gas y proyectos de alto nivel.

La ventaja del sistema de tecnología eléctrica PE reside no solo en la alta confiabilidad de las abrazaderas para tuberías rectas, sino también en su amplia y completa gama de accesorios, que pueden manejar casi todas las curvas, cambios de diámetro, derivaciones y requisitos funcionales en los sistemas de tuberías de fusión.

1. Conexión básica y accesorios de cambio de dirección

Abrazaderas eléctricas para tubos rectos (acopladores): La base de las conexiones de tuberías en línea recta y el accesorio más utilizado, que se utiliza para conectar dos tuberías de PE del mismo diámetro.

Codos de electrofusión: Se utiliza para cambiar la dirección de las tuberías. Los ejemplos comunes incluyen codos de fusión eléctrica de 90° y 45°, que se utilizan para lograr curvaturas horizontales o verticales en puentes.

Tes de electrofusión (Tes iguales/reductoras): Se utiliza para ramificar tuberías.

Tees de igual diámetro: Disponible en tres diámetros.

Tees reductoras: Disponibles para líneas principales y torres de soporte con diferentes diámetros, cumpliendo con los requisitos de distribución de flujo o presión.

Reductores de electrofusión: Se utiliza para conectar tuberías de diferentes diámetros, consiguiendo conexiones suaves y escalonadas.

Tapas de extremo de electrofusión: Se utiliza para sellar o taponar temporalmente para garantizar la estanqueidad de los sistemas de tuberías.

2. Monturas y accesorios de tubería para funciones especiales

Las silletas son productos principales utilizados en la tecnología de electrofusión para resolver necesidades de apertura, bifurcación o reparación de emergencia de tuberías en servicio, lo que demuestra el inmenso valor de aplicación de la electrofusión:

Silletas de derivación de agua/gas por electrofusión: Se utiliza para crear un nuevo ramal desde una línea principal sin interrumpir el funcionamiento de la línea principal. Contienen cuchillas de corte internas que permiten abrir una tubería nueva utilizando una herramienta después de soldar.

Sillines de parada por electrofusión: Se utiliza para bloquear o limitar temporalmente el flujo durante reparaciones de emergencia en tuberías de gas o fluidos. Son una herramienta de seguridad para operaciones presurizadas y reparaciones de emergencia.

Accesorios de transición de electrofusión: Se utiliza para conectar tuberías de PE a otros materiales (como acero, hierro fundido y cobre). Estos accesorios suelen tener un conector de PE por electrofusión al principio y un conector metálico roscado o embridado en el otro extremo.

Válvulas de electrofusión/válvulas de conexión de electrofusión: Algunas válvulas de alta gama están diseñadas con conexiones de electrofusión, lo que les permite instalarse directamente en válvulas de PE mediante electrofusión, lo que garantiza un sellado muy hermético entre la válvula y la tubería.

Esta línea integral y altamente especializada de accesorios de electrofusión de PE permite a los ingenieros diseñar e instalar sistemas modernos de conexión de tuberías de PE que cumplen con diversas condiciones operativas complejas y altos estándares de seguridad.
